Příslušenství

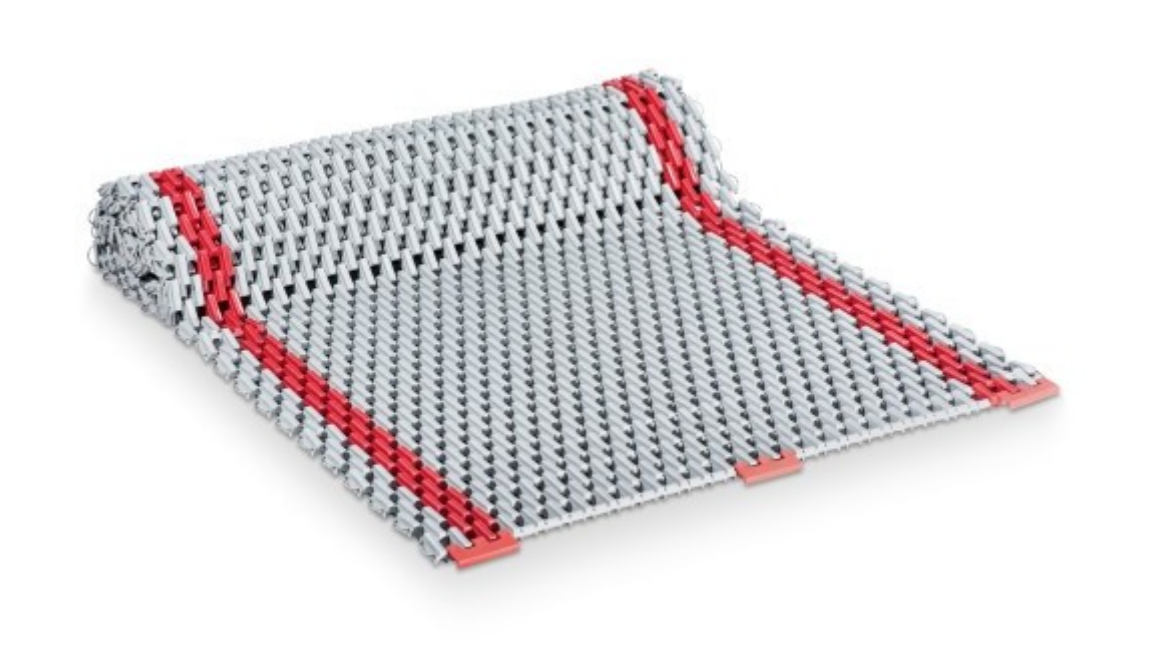

Rozměry (d x š x v) / hmotnost / provedení

• 2,8 m x 0,9 m x 17 mm / 16 kg / šedá s červenými linkami
• 3,8 m x 0,9 m x 17 mm / 22 kg / šedá s červenými linkami
• 3,4 m x 1,0 m x 17 mm / 23 kg / šedá bez červených čar (WL 104)

Materiály:: Polypropylen a nerezová ocel

Technické údaje:

• Rozměry: Délka 0,4 m, šířka 0,75 m, výška 17 mm
• Hmotnost: 2 kg
• Materiály:: Materiál: polypropylen a nerezová ocel

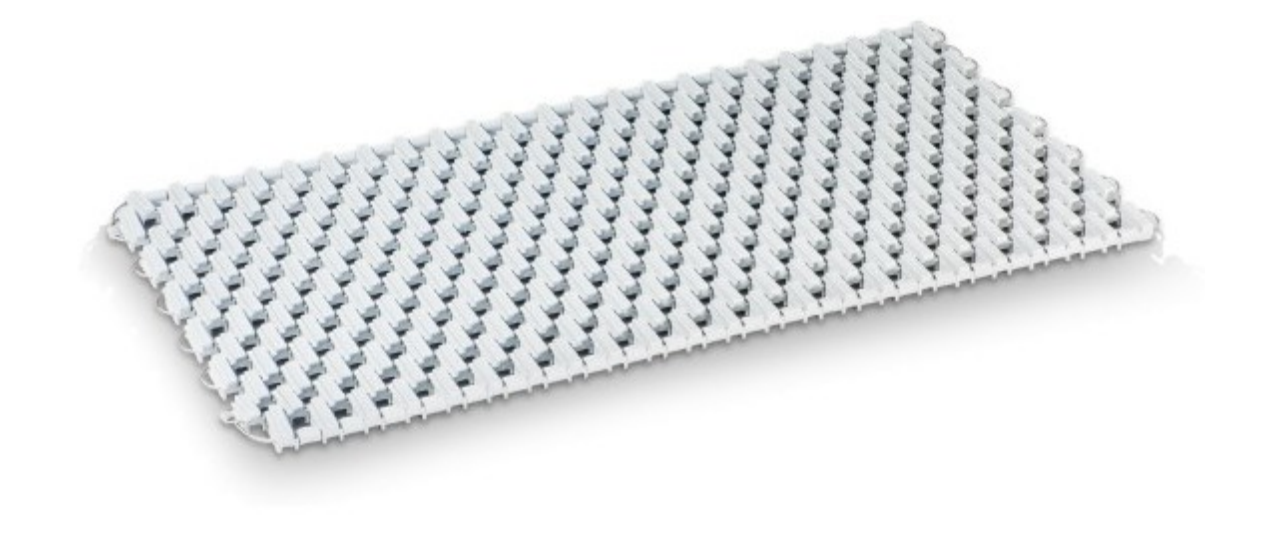

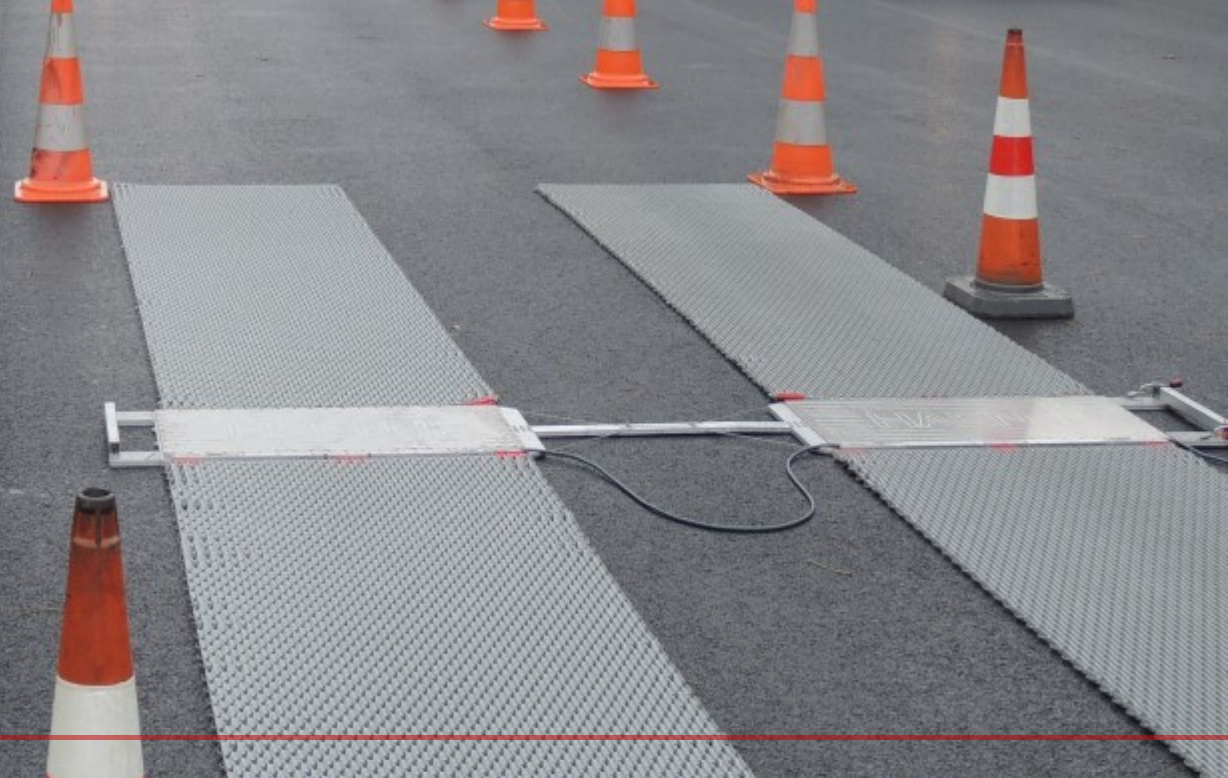

Pro spojení dvou nebo více dlouhých 17 mm rohoží za účelem vyrovnání celé délky vozidla.

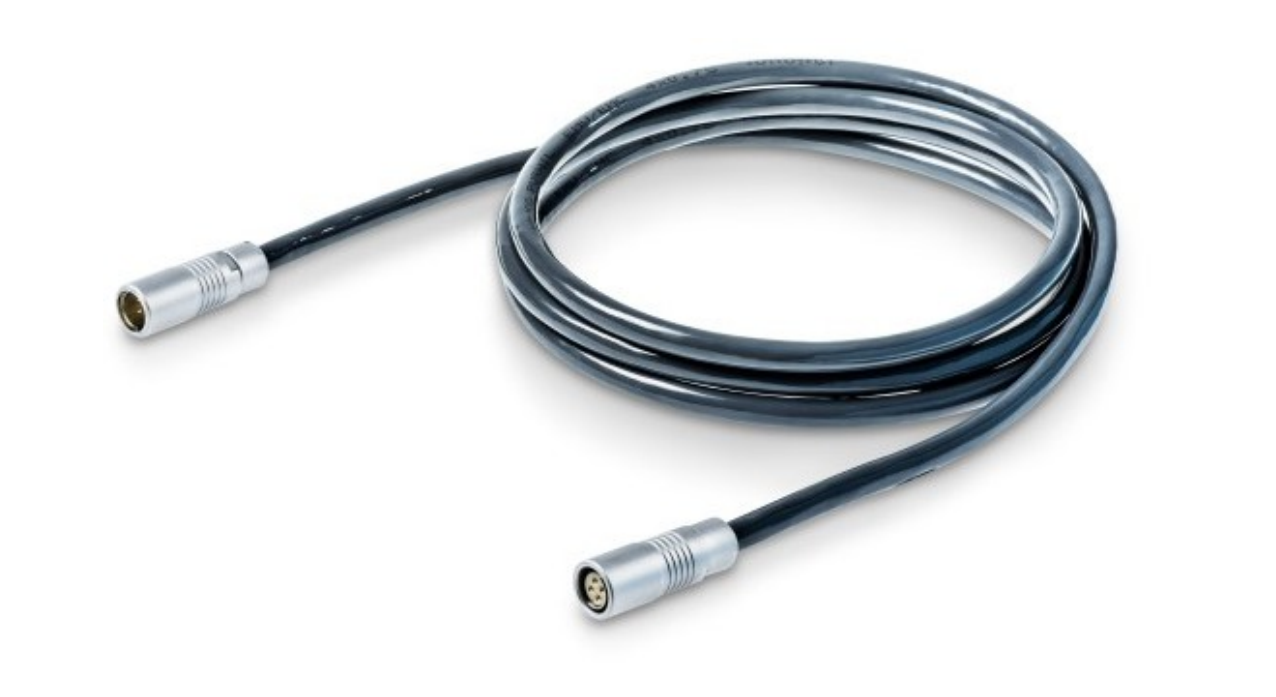

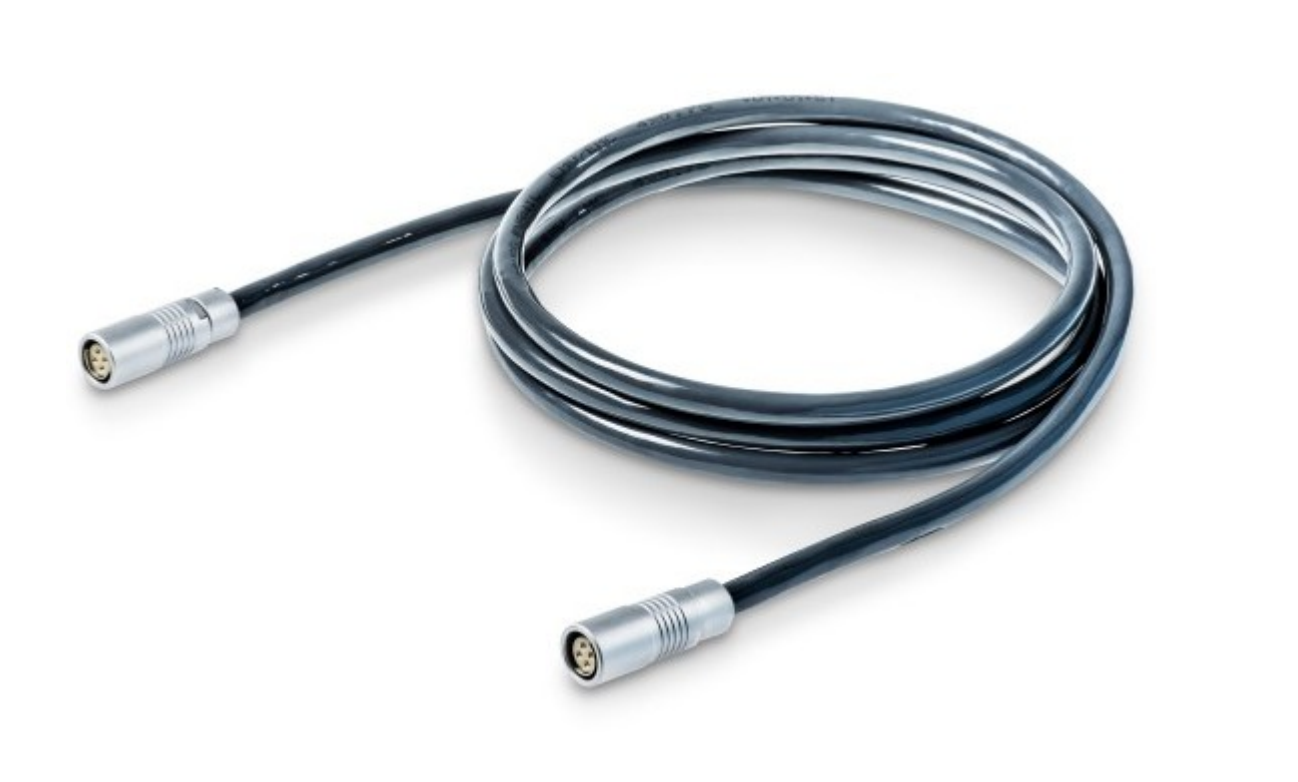

Standardní propojovací kabel, samice-samice, k propojení vah a další komponenty k systému.

• 0,4 m - pro připojení 2 vah WL 104
• 1,3 m - s vyrovnávacím zařízením pro WL 104
• 2 m - standardní velikost
• 3,8 m - s vyrovnávacím zařízením a montážním rámem pro WL 108
• další standardní délky od 5ti do 30ti metrů

Prodlužovací kabel samec-samice pro prodloužení kabelu E 6920.

• 5 m
• 10 m
• 20 m
• 30 m
• 50 m

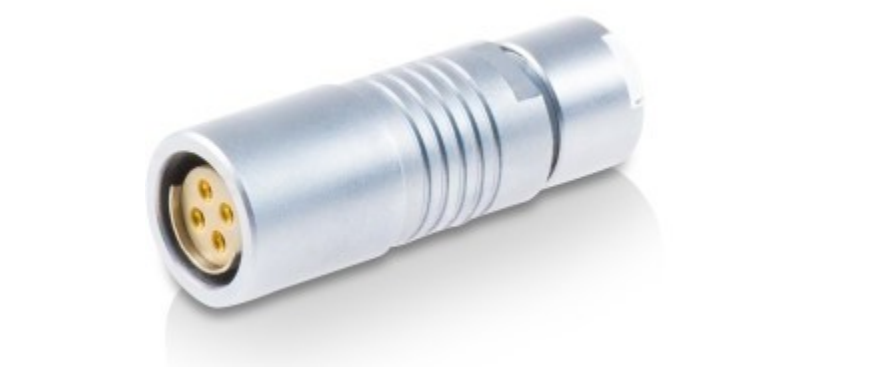

Všechny elektronické váhy používají pro kabelovou komunikaci sběrnici. Pro správný přenos je zapotřebí ukončovací zástrčka na začátku a na konci sběrnice.

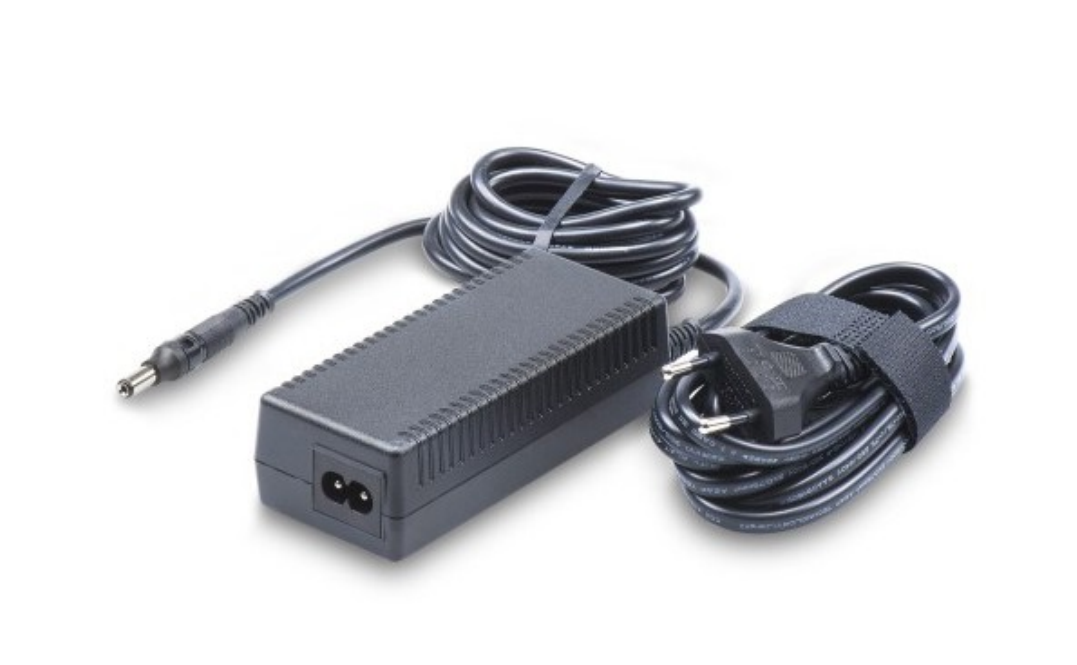

Vstup: 100 V AC ... 240 VAC. Výstup: 15 V / 5 A Euro:

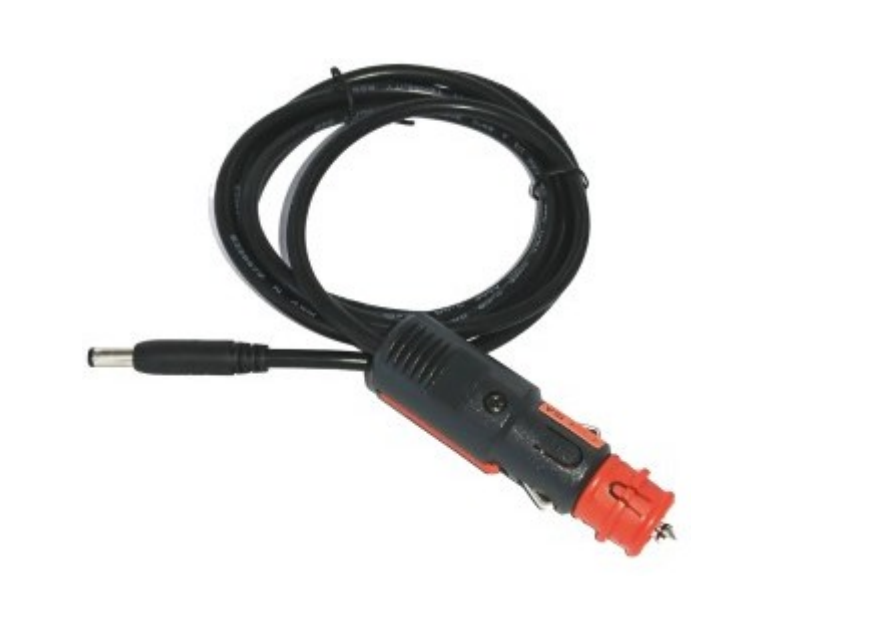

Pro zapalovač cigaret v automobilu, délka 1,8 m

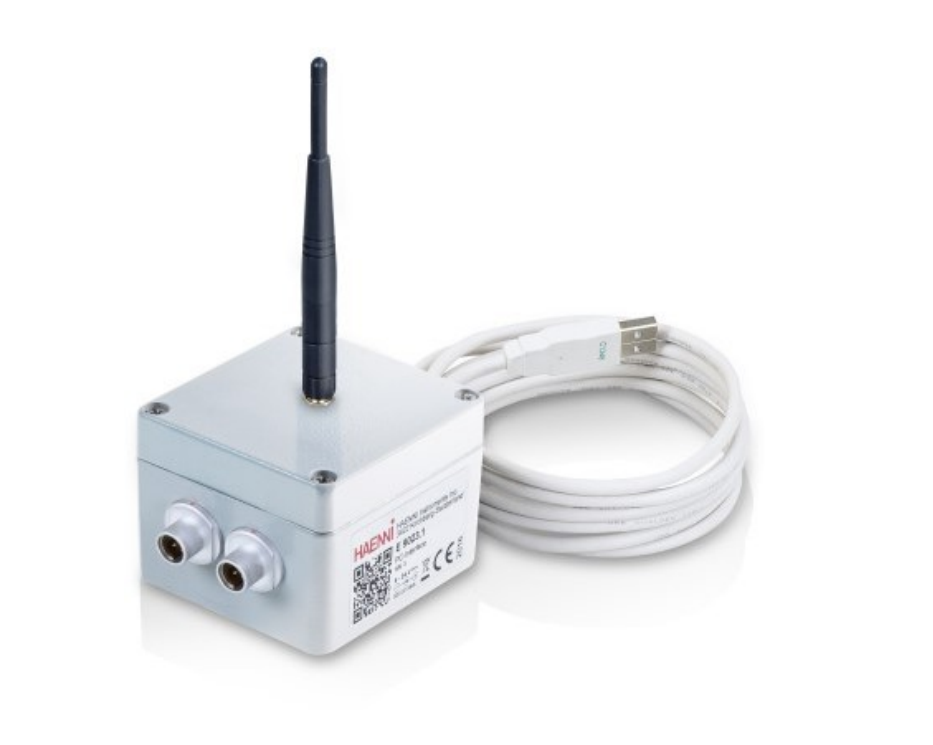

Rozhraní PC Interface převádí data z kabelové sítě nebo z volitelné rádiové sítě na USB a naopak. Rozhraní PC Interface může být napájeno z jakéhokoli standardního portu USB. V případě potřeby je PC Interface vybaven napájecí zástrčkou pro napájení kabelové sítě.

• Bez možnosti bezdrátového připojení
• S možností bezdrátového připojení

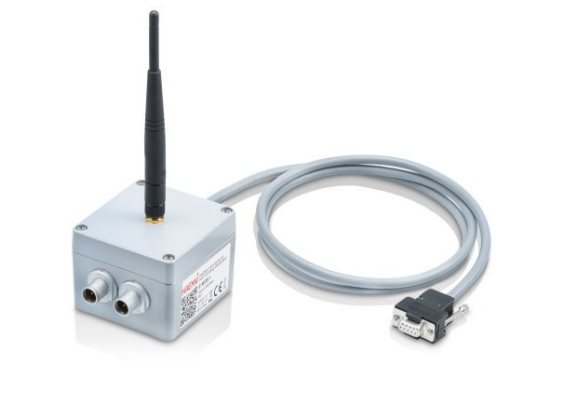

Sériové rozhraní HAENNI je snadno použitelný převodník RS-232 pro váhy WL 104 a WL 108 a pro snímač WL 400. Sériové rozhraní je určeno k připojení k počítači. Umožňuje jednoduchou integraci do mnoha vlastních aplikací.

• Bez možnosti bezdrátového připojení
• S možností bezdrátového připojení

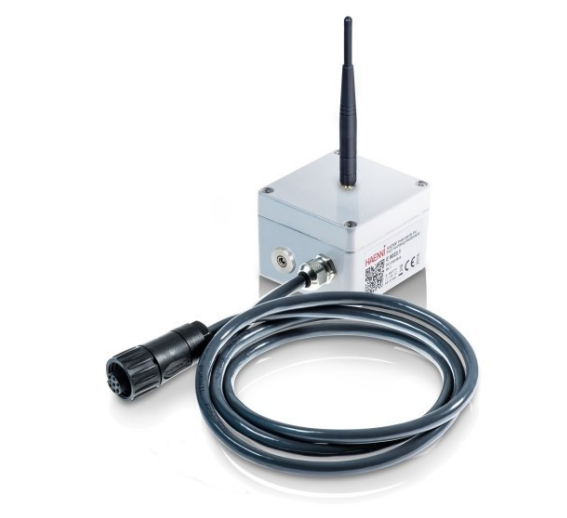

Umožňuje, aby se údaje o zatížení zpracované zpracovatelským softwarem EC 200 nebo zpracovatelskou jednotkou EC 120 zobrazovaly na dálkovém LED displeji. Spojení lze navázat kabelem nebo bezdrátově. Napájení se provádí stejnosměrným napětím 15 V z napájecí jednotky E 7084 nebo z jiného 12V zdroje pomocí kabelu E 13307.0.

• Bez možnosti bezdrátového připojení
• S možností bezdrátového připojení

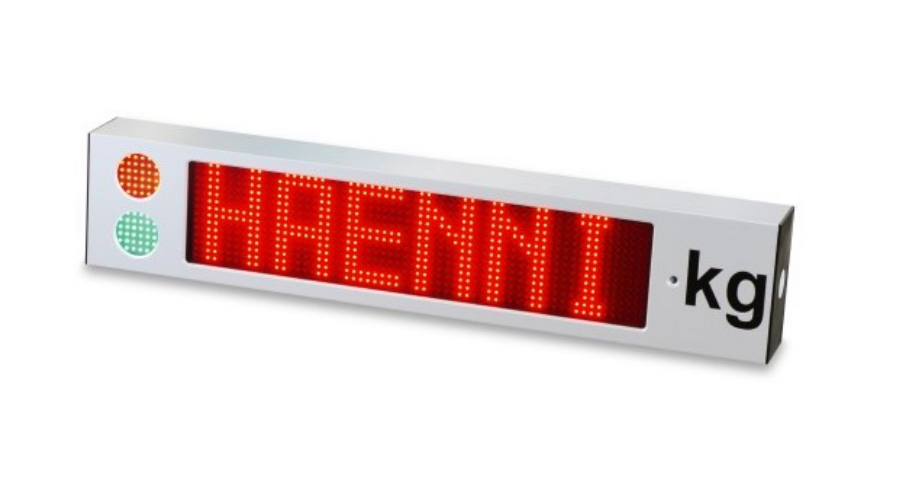

LED displej umožňuje čitelné zobrazení naměřených hodnot z velké vzdálenosti. Používá se ve spojení se zpracovatelským softwarem EC 200 nebo se zpracovatelskou jednotkou EC 120 a zobrazovacím rozhraním E 9025.

Technické údaje:

• Znaky: LCD: 100 mm
• Rozměry: šířka 0,52 m, výška 0,18 m, hloubka 40 mm
• Hmotnost: 3,5 kg
• Materiály: hliníková slitina, vodotěsný

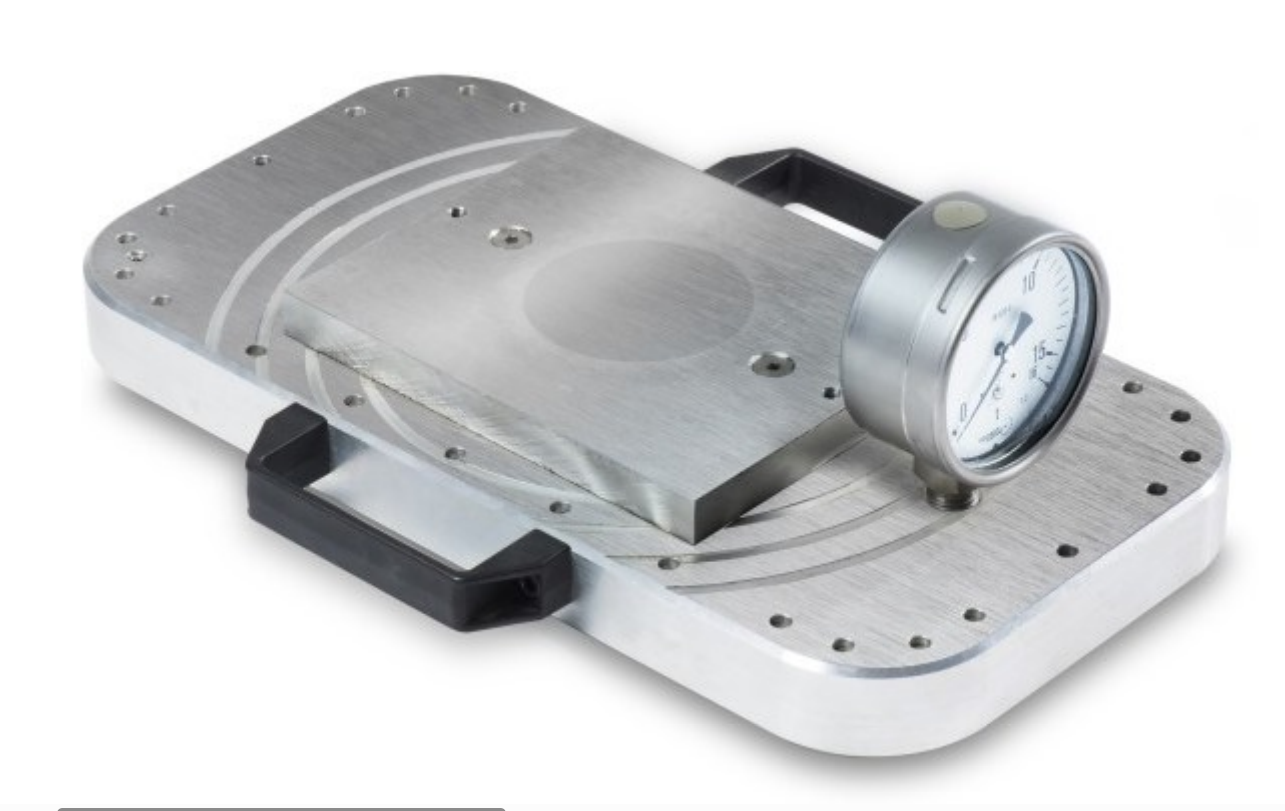

Pokud se testují nízkoprofilové váhy, musí působící síla působit stejně jako u pneumatiky plněné vzduchem. Nejlepší simulace se dosáhne použitím hydraulické silové desky. Kapalinová náplň mezi kovovou deskou a pryžovou membránou reaguje přesně stejně jako nafouknutý vzduch pneumatiky, ale bez pružnosti, která by zkoušku ovlivnila negativně. Díky mnohem menší stlačitelnosti kapaliny v porovnání se vzduchem se lze vyhnout všem teplotním vlivům, takže se působící zatížení v krátké době ustálí. Další podrobnosti naleznete v technickém dokumentu P1133.

Technické údaje:

• Rozměry: Délka 0,46 m, šířka 0,24 m, výška 45 mm, 190 mm včetně měřidla.
• Hmotnost: 13 kg
• Materiály: hliníková slitina, pryž, glycerin

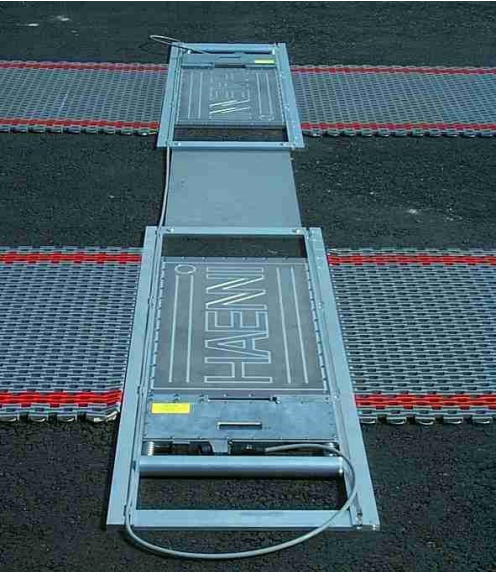

Účelem je vyrovnat dvě váhy a čtyři dlouhé vyrovnávací podložky. Umožňuje také boční posun stupnic, aby se přizpůsobily rozchodu vozidla. Rám je vybaven drážkou pro připojovací kabel. Vyrovnávací rám se skládá ze dvou rámů a jedné spojovací desky.

Technické údaje:

• Rozměry: Délka 3,5 m, šířka 0,5 m, výška 15 mm
• Hmotnost: 16 kg
• Materiály: hliníková slitina, odolná proti korozi

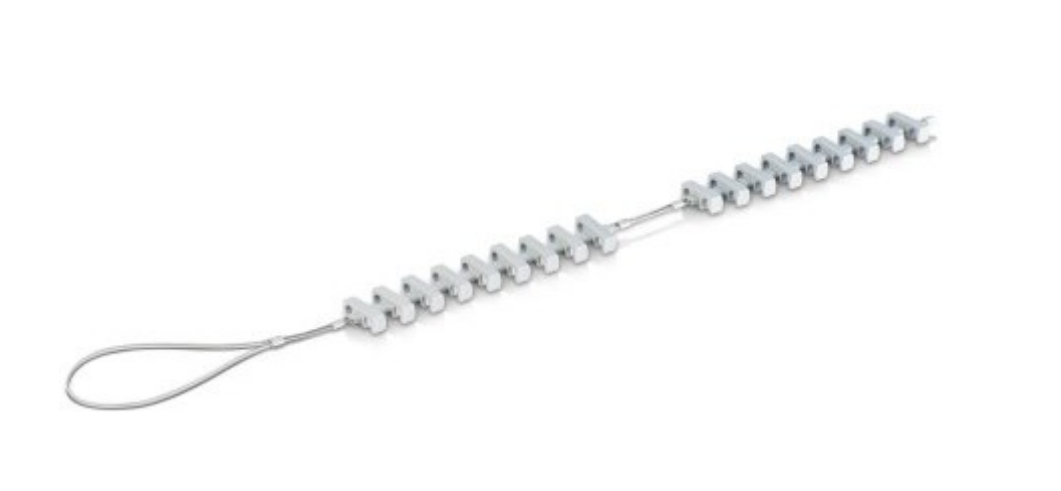

Slouží k vyrovnání dvou nebo více vah a vyrovnávacích podložek.

Skládá se ze dvou koncových dílů a spojovacích prvků podle počtu vah. Celý systém je na každé straně svázán lanem.

Technické údaje:

• Rozměry: délka podle počtu vah, šířka 0,5 m, výška 15 mm
• Hmotnost: 8 kg
• Materiály: hliníková slitina, odolná proti korozi Dodává se v kufříku.

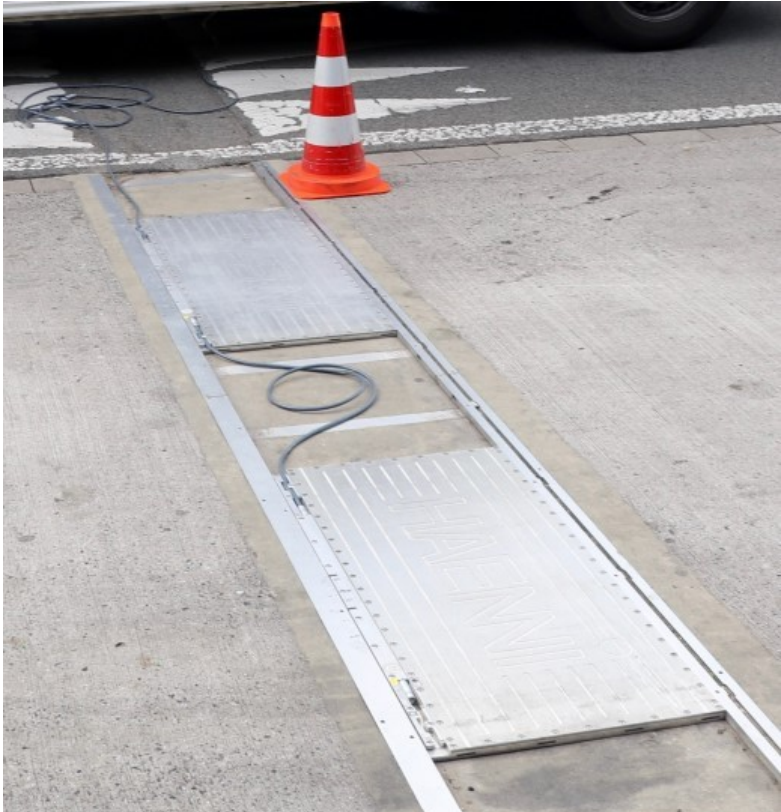

Montážní rám se používá pro spuštění dvou vah do vozovky. Na adrese v tomto případě nejsou nutné žádné vyrovnávací podložky, protože povrch váhy je v jedné rovině s chodníkem. Tato polopermanentní instalace je výhodná, pokud se vážení provádí stále na stejném místě. Rám je vybaven drážkou pro připojovací kabel.

Technické údaje:

• Rozměry:Délka 3,6 m, šířka 52 cm, výška 29 mm (pro WL 101/WL 108).
• Hmotnost: 32 kg (pro WL 101/WL 108), 34 kg (pro WL 104)
• Materiály: hliníková slitina, odolná proti korozi

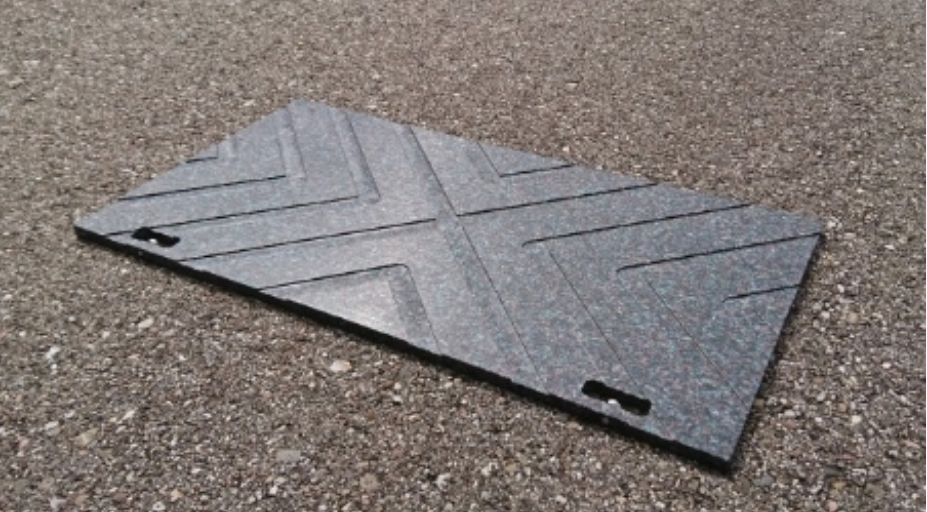

K použití výhradně s montážním rámem D 12597.30 v polopevných instalacích, pokud se nepoužívají váhy WL 104. Po upevnění na montážní rám fungují atrapy desek jako kryt základů.

Technické údaje:

• Rozměry: 872 mm šířka, 17 mm výška, 467 mm hloubka
• Hmotnost: 5 kg
• Materiály:: PE

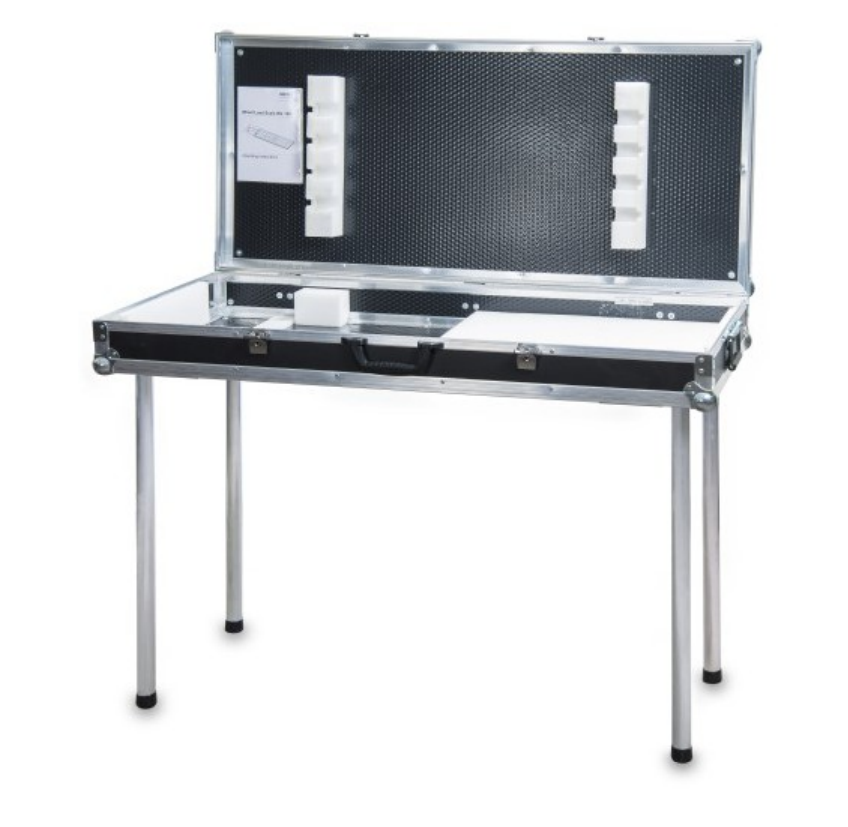

Do tohoto kufříku se vejdou dvě váhy. Dvě madla na obou stranách jsou umístěna tak, aby kufřík mohly přenášet dvě osoby, aby byly dodrženy hygienické předpisy. Součástí dodávky jsou čtyři šroubovací nožičky, t a k ž e kufr slouží jako stolek u silnice.

Technické údaje:

• Rozměry: Délka 1,20 m, šířka 0,55 m, výška 0,16 m
• Hmotnost: 13 kg
• Materiály: hliníková plastová směs

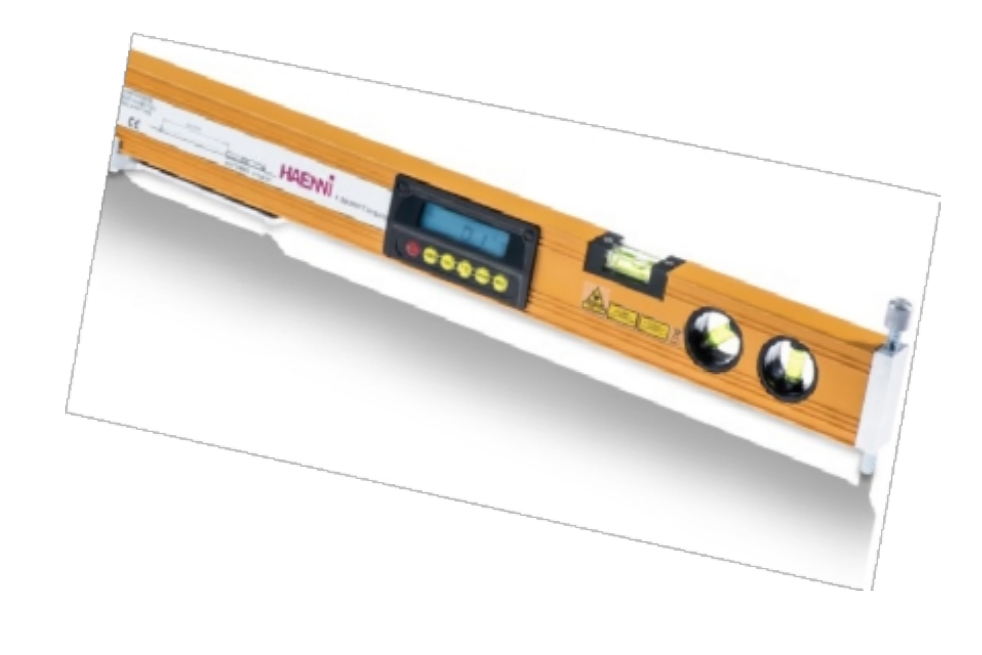

Pomocí stavěcího šroubu lze laserový paprsek nastavit tak, aby mířil přesně na výškovou značku terče, který je umístěn na druhé straně místa vážení. Sklon místa vážení lze odečíst přímo z displeje. Sklonoměr lze také použít k přesnému nastavení úrovně montážního rámu při instalaci do dlažby.

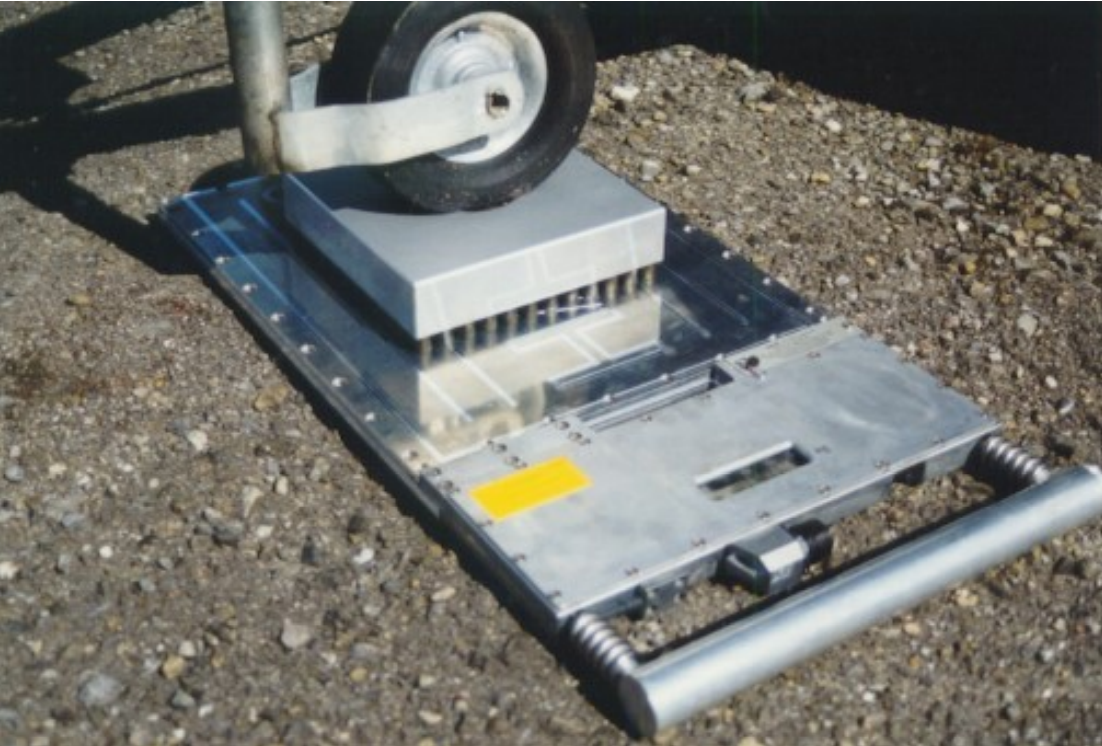

Podložky pro rozložení síly umožňují vážení bodových zatížení, jako jsou např.:

• hydraulické podpěry jeřábů, hasičských a jiných speciálních vozidel
• pomocná kola přívěsů z tvrdé pryže;
• pevné předměty, jako jsou kontejnery a stroje

S přídavnou teleskopickou podpěrou je možné další použití, například vážení přítlačné síly spřáhel přívěsů.
